# TEA 算法

微型加密算法 (Tiny Encryption Algorithm, TEA) 是一种结构简单，计算容易的分组加密算法，由 Wheeler 和 Needham 在 1994 年提出 [1]。

TEA 是一种类似于 Feistel 结构的分组密码算法，采用了 64 轮的 Feistel 结构（不完全是）。TEA 使用 128bit 的密钥，对一个 64bit 的明文进行加密。

在 TEA 的轮函数中，使用了模加法等操作来提供非线性，同时使用了移位操作来保证密钥和明文混合。128 位的密钥长度可以防止密钥搜索攻击。

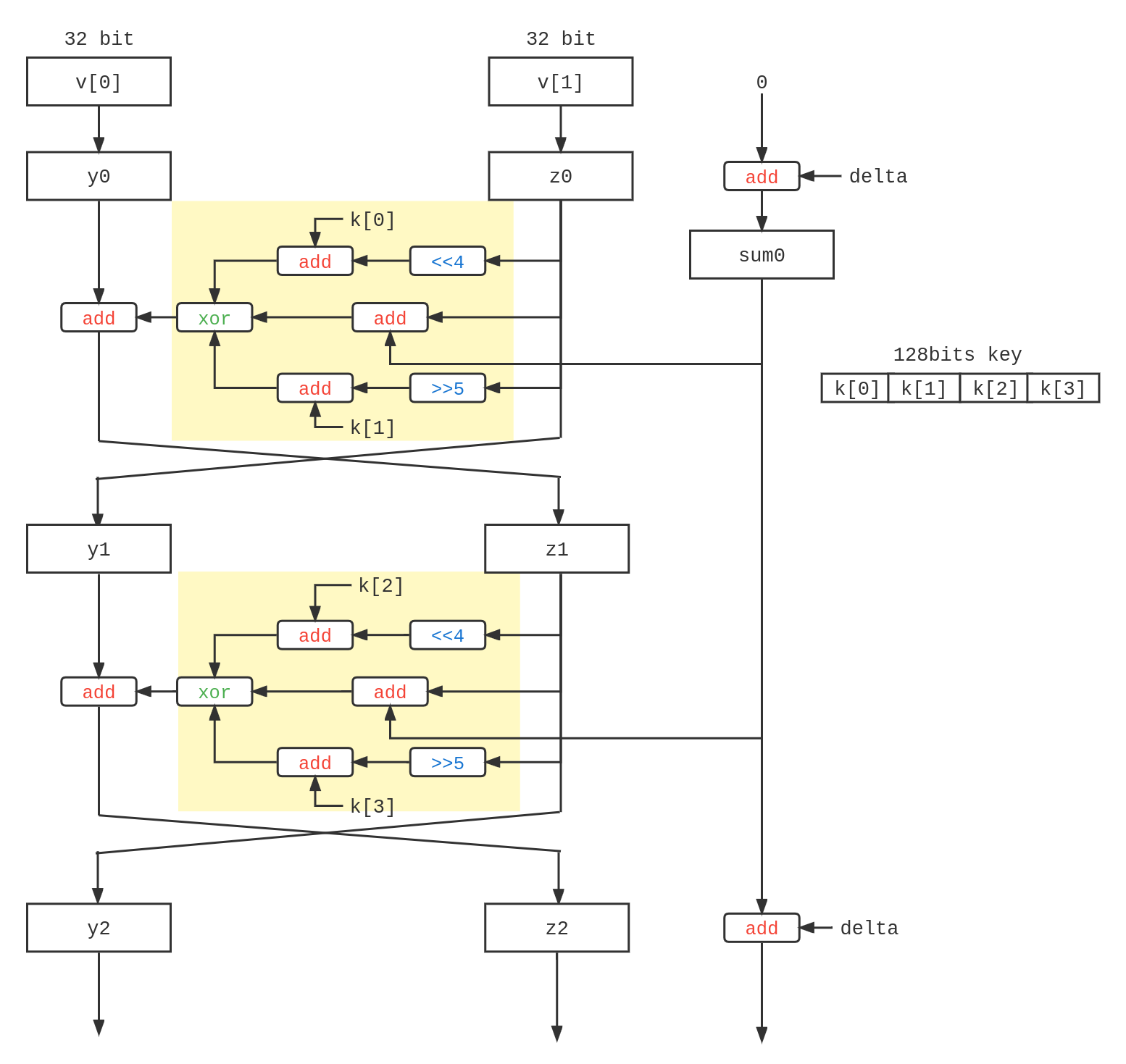

TEA 的密钥记为K[0..3]K[0..3]，在奇数轮，使用K[0,1]K[0,1] 作为轮密钥，在偶数轮则采用K[2,3]K[2,3] 作为轮密钥。奇数轮和偶数轮合并成一轮，这样总计是 32 次迭代。第ii 轮中，对块YiZiY_iZ_i 进行下面的操作：

c=c+δYi+1=Yi+F(Zi,K[0,1],c)Zi+1=Zi+F(Yi+1,K[2,3],c)c=c+\delta\\[2ex] Y_{i+1}=Y_i+F(Z_i,K[0,1],c)\\[2ex] Z_{i+1}=Z_i+F(Y_{i+1},K[2,3],c)

其中轮函数FF 定义为

F(z,K[i,j],c)=(z<<4+K[i])⊕(z+c)⊕(z>>5+K[j])F(z,K[i,j],c)=(z<<4+K[i])\oplus(z+c)\oplus(z>>5+K[j])

轮函数中使用了一个 magic number δ\delta 来避免利用各轮之间的相似性来进行攻击。它的值为 0x9e3779b9，这个数字是⌊(5−1)231⌋\lfloor(\sqrt{5}-1)2^{31}\rfloor。实际上在逆向中，这个 magic number 常常说明 TEA 算法的存在。

Wheeler 和 Needham 在文章中指出 32 轮 Feistel 结构（16 次迭代）可能已经足够了，然而他们还是建议使用 64 轮（32 次）。

根据上面的描述，可以比较容易实现 TEA 的加密和解密。

void tea_encrypt(uint32_t* data, uint32_t* key) {
    uint32_t sum = 0;
    for (int i = 0; i < 32; i++) {
        sum += DELTA;
        // round function
        data[0] += (data[1] << 4 + key[0]) ^ (data[1] + sum) ^ (data[1] >> 5 + key[1]);
        data[1] += (data[0] << 4 + key[2]) ^ (data[0] + sum) ^ (data[0] >> 5 + key[3]);
    }
}
void tea_decrypt(uint32_t* cipher, uint32_t* key) {
    uint32_t sum = DELTA << 5;
    for (int i = 31; i >= 0; i--) {
        // round function
        cipher[1] -= (cipher[0] << 4 + key[2]) ^ (cipher[0] + sum) ^ (cipher[0] >> 5 + key[3]);
        cipher[0] -= (cipher[1] << 4 + key[0]) ^ (cipher[1] + sum) ^ (cipher[1] >> 5 + key[1]);
        sum -= DELTA;
    }
}
# TEA 的安全性
# 基于 TEA 的哈希函数
在许多情况下，我们可以基于块密码来实现哈希函数。一个常见的压缩函数的形式是 Davies-Meyer 结构 [4]，其将前一个块的输出的哈希Hi−1H_{i-1} 和当前块的消息mim_{i} 作为输入，使用块密码加密函数EE，进行这样的计算：
Hi=Emi(Hi−1)⊕Hi−1H_i=E_{m_i}(H_{i-1})\oplus H_{i-1}
然而对于 TEA 算法来说，注意轮函数结构：
F(z,K[i,j],c)=(z<<4+K[i])⊕(z+c)⊕(z>>5+K[j])F(z,K[i,j],c)=(z<<4+K[i])\oplus(z+c)\oplus(z>>5+K[j])
如果我们同时翻转K[i]K[i] 和K[j]K[j] 的最高位 (MSB)，最终的结果依然是不变的 [5]。
Plaintext: 12345678 9abcdef0
Used Key: 11111111 22222222 33333333 44444444
Encrypted: 568a14a9 ed3f4fc2
Decrypted: 397acfac 8fb5aa99

Plaintext: 12345678 9abcdef0
Used Key: b1111111 c2222222 33333333 44444444
Encrypted: 568a14a9 ed3f4fc2
Decrypted: 397acfac 8fb5aa99

那么对于每个密钥，都有三个不同的密钥（翻转K[0]K[0] 和K[1]K[1] 的 MSB，翻转K[2]K[2] 和K[3]K[3] 的 MSB，MSB 全部翻转）与其等价。换句话说，TEA 的有效密钥长度只有 126 位。
当然，126 位的密钥长度某种意义上也是足够的了。但是这样的特性却导致了 TEA 不应该用于哈希函数的设计中 —— 在 Davies-Meyer 结构中，消息块作为密钥输入压缩函数，通过翻转固定的位，我们非常容易实现碰撞攻击。典型的一个例子是针对 Xbox 的攻击 [6]。
# 相关密钥攻击
相关密钥攻击 (Releated-Key Attack) 是这样的一个场景：攻击者尽管不知道初始密钥KK 的值，但是他知道某些密钥K′K' 是通过某种方式由初始密钥生成的（攻击者也不知道这些密钥的值），也能够观察特定的明文经过这些密钥加密的结果。在有这些知识的情况下，攻击者试图推断出初始密钥KK 的值。
例如一个不完善的加密算法，通过主密钥KK，通过K+1K+1，K+2K+2 这样的方法派生出其他密钥，那么这个体系可能就会受到相关密钥攻击。
Kelsey, Schneier 和 Wagner 等人提出了针对 TEA 的相关密钥攻击 [2]，可以通过2232^{23} 次选择明文攻击，11 次相关密钥攻击和约2322^{32} 次离线计算后攻破 TEA 算法。
然而攻击的原理我没有完全理解（x
对于主密钥
K={K[0],K[1],K[2],K[3]}K=\{K[0],K[1],K[2],K[3]\}
相关密钥
K′={K′[0]=K[2],K′[1]=K[3],K′[2]=K[0]−δ<<4,K′[3]=K[1]−δ>>5−1}\begin{aligned}K'=\{&\\&K'[0]=K[2],\\&K'[1]=K[3],\\&K'[2]=K[0]-\delta<<4,\\&K'[3]=K[1]-\delta>>5-1\\\}&\end{aligned}

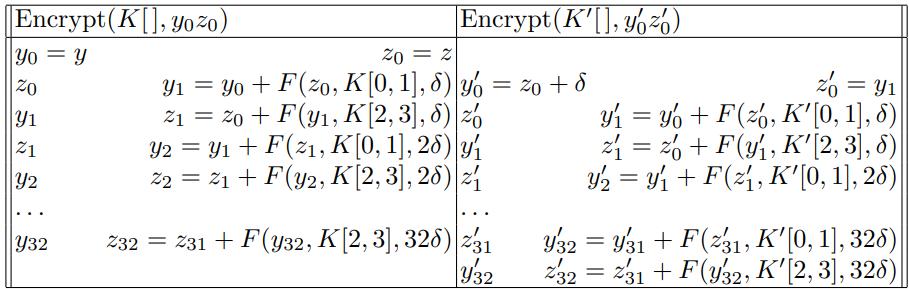

对于一个特定的明文(y,z)(y,z)，构造(y′,z′)=(z+δ,y)(y',z')=(z+\delta,y)，使用KK 加密(y,z)(y,z) 会比使用K′K' 加密(y′,z′)(y',z') 快半轮（一层 Feistel 结构）。
我们希望有这样的情况：我们找到一对(y0,z0)(y_0,z_0) 和(y0′,z0′)(y_0',z_0')，满足对于j=0,1,...,31j=0,1,...,31，有
yj′=zj+δzj′=yj+1y'_j=z_j+\delta\\[2ex] z'_j=y_{j+1}
满足上面的条件，也就需要的是
F(zj,K[0,1],(j+1)δ)=F(yj′,K′[2,3],jδ)(1)F(z_j,K[0,1],(j+1)\delta)=F(y'_j,K'[2,3],j\delta)\\\tag{1}
将右侧展开，有：
((zj+δ)<<4+K[0]−δ<<4)⊕(zj+δ+jδ)⊕((zj+δ)>>5+K[1]−δ>>5−1)=(zj<<4+K[0])⊕(zj+(j+1)δ)⊕(zj>>5+K[1]+Ωj−1)(2)((z_j+\delta)<<4+K[0]-\delta<<4)\oplus(z_j+\delta+j\delta)\oplus((z_j+\delta)>>5+K[1]-\delta>>5-1)\\ =(z_j<<4+K[0])\oplus(z_j+(j+1)\delta)\oplus(z_j>>5+K[1]+\Omega_j-1)\\\tag{2}
其中Ωj=(zj+δ)>>5−zj>>5−δ>>5\Omega_j=(z_j+\delta)>>5-z_j>>5-\delta>>5，也就是zjz_j 和δ\delta 低 5bit 加法的进位。
看 (1) 和 (2) 式的结构，也就是说只要对于所有的j=0,1,...,31j=0,1,...,31，都有Ωj=1\Omega_j=1，上面的 (1) 式就是满足的。
这样的概率是2532\frac{25}{32}，对于随机的zjz_j，重复 31 次的概率就是253231\frac{25}{32}^{31}，大约是2−112^{-11}。
找到了这样的数据，我们可以采用 Rotational Related-key Attack 进行攻击。
接下来固定选择一个z0z_0，生成216+11/22^{16+11/2} 个不同的y0y_0，将每一个(y0i,z0)(y_0^i,z_0) 使用KK 加密得到密文(y32i,z32i)(y_{32}^i,z_{32}^i)。固定y′=z0+δy'=z_0+\delta，生成216+11/22^{16+11/2} 个不同的z0′z_0'，将每一个(y0′i,z0′)(y_0'^i,z_0') 使用K′K' 加密得到密文(y32′i,z32′i)(y_{32}'^i,z_{32}'^i)。
接下来寻找z32m=y32′nz_{32}^{m}=y_{32}'^{n}，根据前面的推导，这也就意味着z0′n=y1mz_0'^n=y_1^m。根据概率，大约能够得到2(16+11/2)∗2/232=2112^{(16+11/2)*2}/2^{32}=2^{11} 组。每一组可以恢复2322^{32} 个不同的K[0,1]K[0,1] 和K[2,3]K[2,3] 取值。下面利用 Rotational Related-key Attack 可以恢复出可行的密钥取值。
Rotational Related-key Attack 这种攻击方式参考自论文 E. Biham, “New Types of Cryptanalytic Attacks Using Related Keys,”
Advances in Cryptology—EUROCRYPT ’93，然而我并没完全理解这种攻击方式。
希望以后能懂吧。
当然这种攻击方式在现实中可行性并不高，因此 TEA 算法在妥善使用（随机密钥，安全的分组密码工作模式，侧信道安全……）的情况下依旧是安全的 [3]。
# XTEA 和 Block TEA
为了避免上面提到的攻击方式，Needham 和 Wheeler 随后提出了扩展的 TEA 算法 (Extended TEA, XTEA)[7]。
XTEA 在 TEA 的基础上对轮函数进行了修改，用了更加复杂的密钥扩展方式。
XTEA 的轮函数如下：
yj=yj−1+(zj−1<<4⊕zj−1>>5)+z⊕δ(j−1)+K[δ(j−1)&3]zj=zj−1+(yj<<4⊕yj>>5)+y⊕δj+K[δj>>11&3]y_j=y_{j-1}+(z_{j-1}<<4\oplus z_{j-1}>>5)+z\oplus \delta(j-1)+K[\delta(j-1)\&3]\\ z_j=z_{j-1}+(y_j<<4\oplus y_j>>5)+y\oplus\delta j+K[\delta j>>11\&3]
实现如下：
void xtea_encrypt(uint32_t* data, uint32_t* key){
    uint32_t sum = 0;
    for (int i = 0; i < 32; i++) {
        data[0] += ((data[1] << 4) ^ (data[1] >> 5)) + data[1] ^ sum + key[sum & 3];
        sum += DELTA;
        data[1] += ((data[0] << 4) ^ (data[0] >> 5)) + data[0] ^ sum + key[(sum >> 11) & 3];
    }
}
void xtea_decrypt(uint32_t* cipher, uint32_t* key){
    uint32_t sum = DELTA << 5;
    for (int i = 31; i >= 0; i--){
        cipher[1] -= ((cipher[0] << 4) ^ (cipher[0] >> 5)) + cipher[0] ^ sum + key[(sum >> 11) & 3];
        sum -= DELTA;
        cipher[0] -= ((cipher[1] << 4) ^ (cipher[1] >> 5)) + cipher[1] ^ sum + key[sum & 3];
    }
}
同时，Needham 和 Wheeler 还提出了 Block TEA 算法，用于对更大的块进行加密。
Block TEA 的关键思想在于对于每一个字节进行一个混合mixmix 的操作：
v[n]+=mix(v[n−1],key)v[n]+=mix(v[n-1],key)
这里的mixmix 实际上就是 XTEA 的轮函数。论文中提到，为了保证进行有效的混合操作，至少需要保证对每个字节进行 6 次mixmix 函数。建议的实现是对于每一个字节都要进行6+⌊52/n⌋6+\lfloor 52/n\rfloor 次mixmix 操作。
具体的实现如下：
void block_tea_encrypt(uint32_t* data, uint32_t block_size, uint32_t* key) {
    for (int i = 0, sum = DELTA; i < 6 + 52 / block_size; i++, sum += DELTA) {
        for (int j = 0; j < block_size; j++) {
            uint32_t z = data[(j - 1) % block_size];
            data[j] += ((z << 4) ^ (z >> 5) + z) ^ (key[(j ^ sum >> 2) & 3] + sum);
        }
    }
}
void block_tea_decrypt(uint32_t* cipher, uint32_t block_size, uint32_t* key) {
    for (int i = 0, sum = DELTA * (6 + 52 / block_size); i < 6 + 52 / block_size; i++, sum -= DELTA) {
        for (int j = block_size - 1; j >= 0; j--) {
            uint32_t z = cipher[(j - 1) % block_size];
            cipher[j] -= ((z << 4) ^ (z >> 5) + z) ^ (key[(j ^ sum >> 2) & 3] + sum);
        }
    }
}
加密较少的块的话可能 block TEA 会比正常的 TEA 慢，不过如果块比较多的话效率应该还是可以的。
# 针对 Block TEA 的攻击
针对 XTEA 的攻击主要也是相关密钥攻击，但是对其安全性的削弱相对来说不算很大。Saarinen 在 1998 年提出了针对 Block TEA 的攻击，可以在 234 次 CCA 攻击下恢复出密钥 [8]。

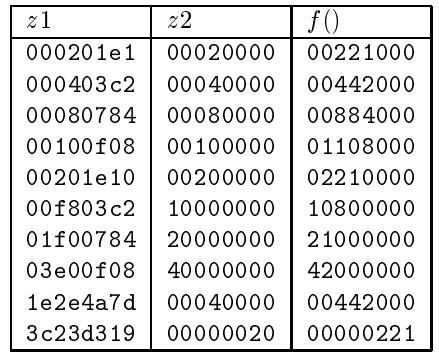

在 Block TEA 算法中，我们记函数f(z)=((z<<4)⊕(z>>5))+zf(z)=((z<<4)\oplus(z>>5))+z，z=v[p−1]z=v[p-1]，vv 为明文。这里ff 并不是一个满射函数，也就是存在z1≠z2,f(z1)=f(z2)z_1\neq z_2,f(z_1)=f(z_2)。下面是论文中给出的几个碰撞的例子。
这样，我们可以选择两个一样的密文，仅仅有其结尾不同，使得其解密结果分别对应了ff 函数的一对碰撞（这个估计得穷举一下）。获取到其密文之后，我们可以穷举用于加密这一字节的密钥。正确的密钥可以在解密过程中确定出来，通过2322^{32} 次穷举可以确定一个用来解密的密钥。接下来类似的，我们可以构造倒数第二位不同，分别对应了一对碰撞的密文，继续这个过程。重复四次就可以确定整个密钥，全过程需要2342^{34} 次 CCA 攻击。
# XXTEA
为了应对 Block TEA 面临的问题，Wheeler 和 Needham 提出了 Corrected Block TEA，也就是一般所说的 XXTEA。[9]
XXTEA 对轮函数进行了一定的修改，规避了针对 Block TEA 的攻击方式。具体的修改如下：
void xxtea_encrypt(uint32_t* data, uint32_t block_size, uint32_t* key) {
    for (int i = 0, sum = DELTA; i < 6 + 52 / block_size; i++, sum += DELTA) {
        for (int j = 0; j < block_size; j++) {
            uint32_t z = data[(j - 1) % block_size];
            uint32_t y = data[(j + 1) % block_size];
            data[j] += ((z << 4) ^ (y << 2)) + ((y >> 3) ^ (z << 4)) ^ (sum ^ y) + (key[(j ^ sum >> 2) & 3] + sum);
        }
    }
}
void xxtea_decrypt(uint32_t* cipher, uint32_t block_size, uint32_t* key) {
    for (int i = 0, sum = DELTA * (6 + 52 / block_size); i < 6 + 52 / block_size; i++, sum -= DELTA) {
        for (int j = block_size - 1; j >= 0; j--) {
            uint32_t z = cipher[(j - 1) % block_size];
            uint32_t y = cipher[(j + 1) % block_size];
            cipher[j] -= ((z << 4) ^ (y << 2)) + ((y >> 3) ^ (z << 4)) ^ (sum ^ y) + (key[(j ^ sum >> 2) & 3] + sum);
        }
    }
}
在 XXTEA 提出之后，Saarinen 提出了一种针对 XXTEA 的 CPA 攻击 [8]。通过特定构造输入的明文，XXTEA 有一定的概率会导致一部分比特位没有翻转，由此大约有2−802^{-80} 的概率将 XXTEA 和一个安全的 PRP 进行区分，故而其不满足 CPA 安全。而后 Yarrkov 在 2010 年提出了一种基于差分密码分析的 CPA 攻击，能够在2592^{59} 次攻击中破解 XXTEA。
尽管这样，XXTEA 在合理的使用下依旧是一款轻量级的安全的加密算法。
# 参考资料
[1] Wheeler D J, Needham R M. TEA, a tiny encryption algorithm[C]//International workshop on fast software encryption. Springer, Berlin, Heidelberg, 1994: 363-366. https://link.springer.com/content/pdf/10.1007/3-540-60590-8_29.pdf
[2] Kelsey J, Schneier B, Wagner D. Related-key cryptanalysis of 3-way, biham-des, cast, des-x, newdes, rc2, and tea[C]//International Conference on Information and Communications Security. Springer, Berlin, Heidelberg, 1997: 233-246. https://www.schneier.com/wp-content/uploads/2016/02/paper-relatedkey.pdf
[3] https://crypto.stackexchange.com/questions/16186/is-tea-considered-secure
[4] https://en.wikipedia.org/wiki/One-way_compression_function#Davies–Meyer
[5] Kelsey J, Schneier B, Wagner D. Key-schedule cryptanalysis of idea, g-des, gost, safer, and triple-des[C]//Annual international cryptology conference. Springer, Berlin, Heidelberg, 1996: 237-251. https://link.springer.com/content/pdf/10.1007/3-540-68697-5_19.pdf
[6] Michael Steil. "17 Mistakes Microsoft Made in the Xbox Security System". Archived from the original on 16 April 2009.
[7] Roger M. Needham, David J. Wheeler (October 1997). Tea extensions. Computer Laboratory, University of Cambridge (Technical report).
[8] Saarinen M J. Cryptanalysis of block tea[J]. Unpublished manuscript, October, 1998.
[9] http://www.movable-type.co.uk/scripts/xxtea.pdf
[10] https://eprint.iacr.org/2010/254
